U nastavku je tehnički pregled kako evaporativni kondenzatori posao:

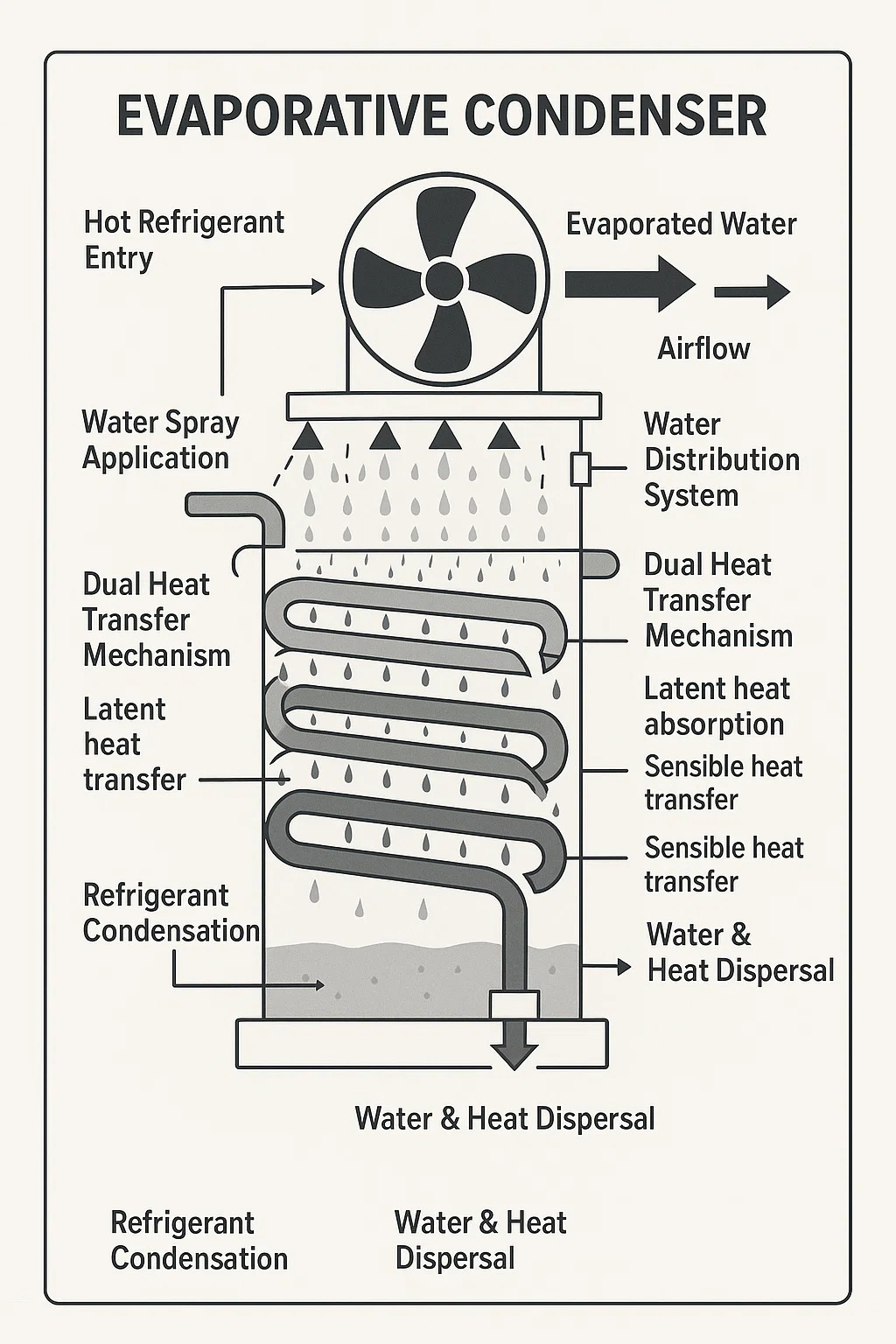

■Osnovni princip rada
Evaporativni kondenzatori odbijaju toplinu kombinirajući hlađenje zrakom s isparavanjem vode. Za razliku od standardnih kondenzatora koji se oslanjaju isključivo na prijenos topline, oni iskorištavaju latentnu apsorpciju topline tijekom isparavanja vode.
■Rad korak po korak
▸Ulaz vrućeg rashladnog sredstva
Vruća para pod visokim pritiskom iz kompresora ulazi u spiralnu cijev kondenzatora.
▸Nanošenje vodenim sprejom
Pumpa kontinuirano prska vodu preko vanjskih dijelova zavojnica rashladnog sredstva.
Voda oblaže površine cijevi, stvarajući tanki film.
▸Interakcija prisilnog protoka zraka
Ventilatori uvlače okolni zrak kroz mokri snop zavojnice.
Protok zraka ubrzava isparavanje vodenog filma na zavojnicama.
▸Dvostruki mehanizam prijenosa topline
Latentna apsorpcija topline: Energija iz pare rashladnog sredstva prenosi se na vodu, uzrokujući isparavanje.
Osjetan prijenos topline: protok zraka odnosi preostalu toplinu iz rashladnog sredstva i neisparene vode.
▸Kondenzacija rashladnog sredstva
Gubitak topline uzrokuje kondenzaciju pare rashladnog sredstva u visokotlačnu tekućinu unutar zavojnica.
▸Raspršivanje vode i topline
Isparena voda izlazi kao para u ispušnom zraku.
Neisparena voda skuplja se u koritu za recirkulaciju.
■Ključne komponente sustava
Snop zavojnice: cijevi koje sadrže rashladno sredstvo (bakar/nehrđajući čelik).
Sustav distribucije vode: mlaznice za raspršivanje, pumpe i spremnik.
Ventilatori: Inducirani propuh (na vrhu) ili prisilni propuh (bočno).
Eliminatori nanosa: Sprječavaju ispuštanje kapljica vode s ispušnim zrakom.
■Kritični čimbenici učinkovitosti
▸Ovisnost o temperaturi vlažnog termometra
Temperatura kondenzacije približava se temperaturi okoline mokrog termometra (ne suhog termometra), što omogućuje niži tlak glave od jedinica hlađenih zrakom.
▸Upravljanje kvalitetom vode
Kamenac iz tvrde vode smanjuje prijenos topline – zahtijeva kemijsku obradu/omekšavanje.
Ispusni ventili kontroliraju koncentraciju minerala.
▸Zaštita od smrzavanja
Glikolni aditivi ili sustavi odvodnje sprječavaju oštećenja od leda zimi.
■ Načini kvarova u stvarnom svijetu
▸Posljedice zanemarenog održavanja
Začepljene mlaznice → Neravnomjerna raspodjela vode → Suha mjesta → Pregrijavanje rashladnog sredstva.
Nakupljanje kamenca → Izolirana cijev → 30% gubitak učinkovitosti.
Rast legionele u netretiranim rezervoarima vode.
▸Ograničenja protoka zraka
Zavojnice ili lopatice ventilatora koji blokiraju prašinu/krhotine → Smanjeno isparavanje → Preopterećenje kompresora.
▸Zašto ovo nije "isparivač"
Isparivači apsorbiraju toplinu (npr. unutarnja zavojnica izmjenične struje).
Evaporativni kondenzatori odbijaju toplinu (funkcija na otvorenom).
