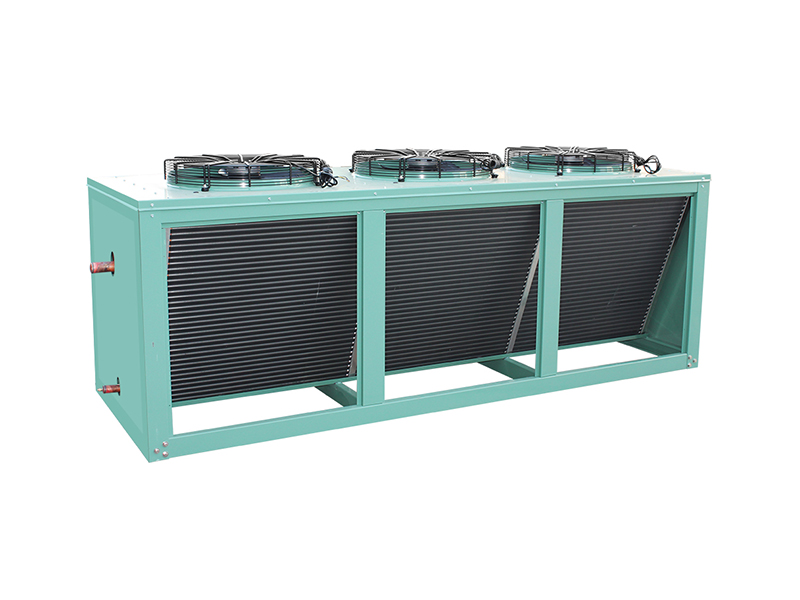

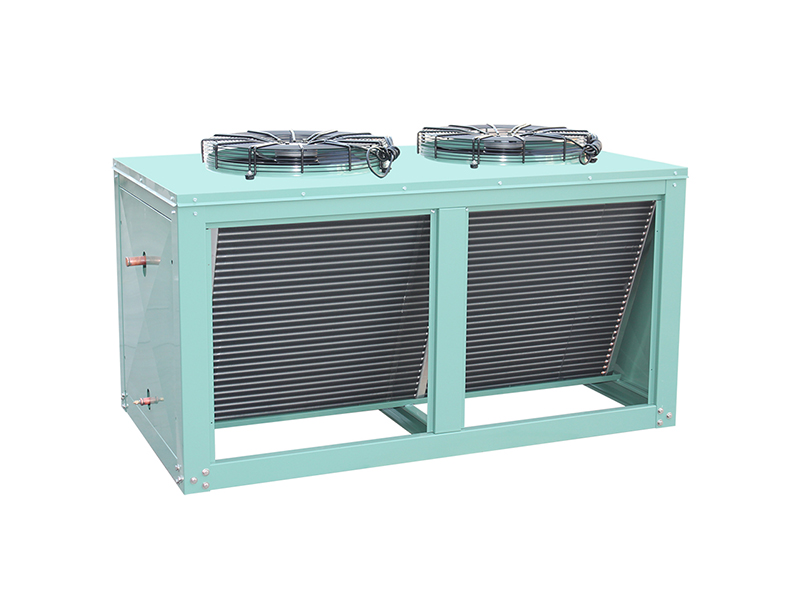

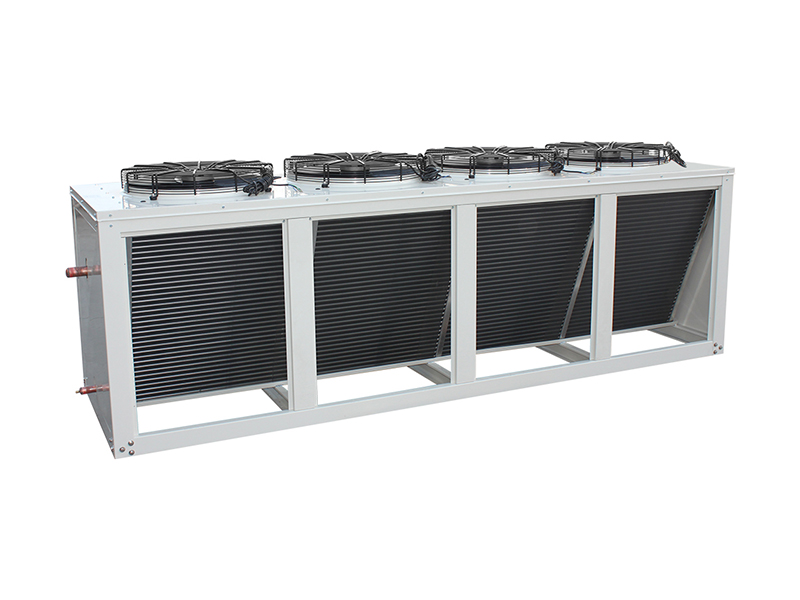

FNV kondenzator s zračnim hlađenjem posebno je dizajniran kao uređaj za raspršivanje topline za rashladnu opremu pomoću rashladnih sredstava poput Freona. Koristi konvekciju zraka za rasipanje topline koju je rashladno sredstvo oslobodilo tijekom procesa kondenzacije, osiguravajući normalan rad rashladnog sustava. Kondenzator ima veliku prozračnost, ne osiguravajući propuštanje pod visokim tlakom. Opremljen je vanjskim ventilatorom rotora, koji djeluje s malim bukom.
Glavni tehnički parametri FNV-hlađenog kondenzatora s zračnim hlađenjem
Model | Kapacitet izmjene topline (KW) | Područje hlađenja (㎡) | Ventilator | ||||
Quty | Promjer oštrice (mm) | Volumen zraka (m³/h) | Snaga (W) | Napon (v) | |||
FNV-24.6/80 | 24.6 | 80 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-27.5/90 | 27.5 | 90 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-31.0/100 | 31 | 100 | 2 | 500 | 2x6600 | 2x460 | 380 |
FNV-34.4/120 | 34.4 | 120 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-44.2/155 | 44.2 | 155 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-55.8/185 | 55.8 | 185 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-61.6/200 | 61.6 | 200 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-67.4/220 | 67.4 | 220 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-73.9/240 | 73.9 | 240 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-81.5/265 | 81.5 | 265 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-92.4/300 | 92.4 | 300 | 3 | 600 | 3x10600 | 3x860 | 380 |
FNV-108.7/350 | 108.7 | 350 | 4 | 600 | 3x10600 | 4x860 | 380 |
FNV-123.7/400 | 123.7 | 400 | 4 | 600 | 4x10600 | 4x860 | 380 |

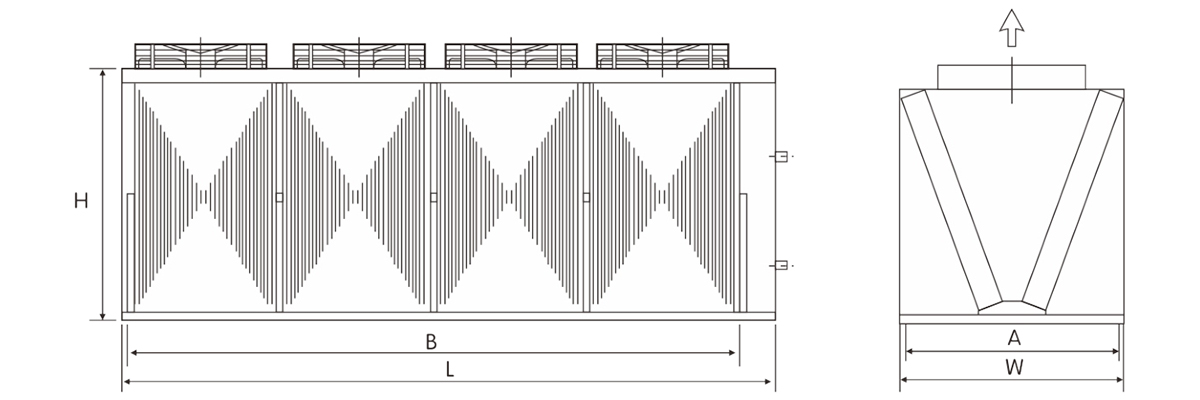

Izgled i instalacije dimenzije kondenzatora sa zračnim hlađenjem od FNV-a
Model | L | H | W | A | B | Ulazna cijev (φMM) | Outlet cijev (φMM) |
FNV-24.6/80 | 1180 | 610 | 840 | 760 | 1080 | φ25 | φ19 |
FNV-27.5/90 | 1300 | 610 | 840 | 760 | 1180 | φ25 | φ19 |
FNV-31.0/100 | 1420 | 615 | 840 | 760 | 1230 | φ25 | φ19 |
FNV-34.4/120 | 1470 | 745 | 860 | 780 | 1300 | φ28 | φ19 |
FNV-44.2/155 | 1660 | 850 | 920 | 800 | 1500 | φ32 | φ22 |
FNV-55.8/185 | 1900 | 850 | 920 | 800 | 1730 | φ32 | φ25 |
FNV-61.6/200 | 1900 | 940 | 955 | 820 | 1730 | φ32 | φ25 |
FNV-67.4/220 | 2240 | 850 | 920 | 800 | 1900 | φ32 | φ25 |
FNV-73.9/240 | 2240 | 940 | 955 | 820 | 2030 | φ32 | φ22 |
FNV-81.5/265 | 2450 | 940 | 955 | 820 | 2280 | φ32 | φ28 |
FNV-92.4/300 | 2740 | 940 | 955 | 820 | 2550 | φ35 | φ28 |
FNV-108.7/350 | 3080 | 940 | 955 | 820 | 2670 | φ42 | φ32 |
FNV-123.7/400 | 2880 | 940 | 1030 | 890 | 2660 | φ42 | φ32 |
